USB 3D SOUND を集めてみました

はじめに

USB HID Audio デバイス "3D SOUND" を買い集めてみました。秋葉原で 400円～1500円程度で売られている、安くて小さい USB デバイスです。一気に 5 種類が揃った訳ではなく、時の流れとともに変化し、売られているお店も様々です。
どれも "3D SOUND" という製品名は同じです。しかし、中身は大きく違います。音質も様々です。左右が違う、音割れがする、ノイズが多い、といった使えない物から。オンボードの Audio 出力より良い音質でスピーカーを鳴らせるものまであります。次が集めたデバイスです。

左から PD552, PD552-lc(仮名), HW360, HY554, MS-260

手短にどれが良いのか

ヘッドホン、パッシブ・スピーカー(アンプ無しスピーカー)の場合

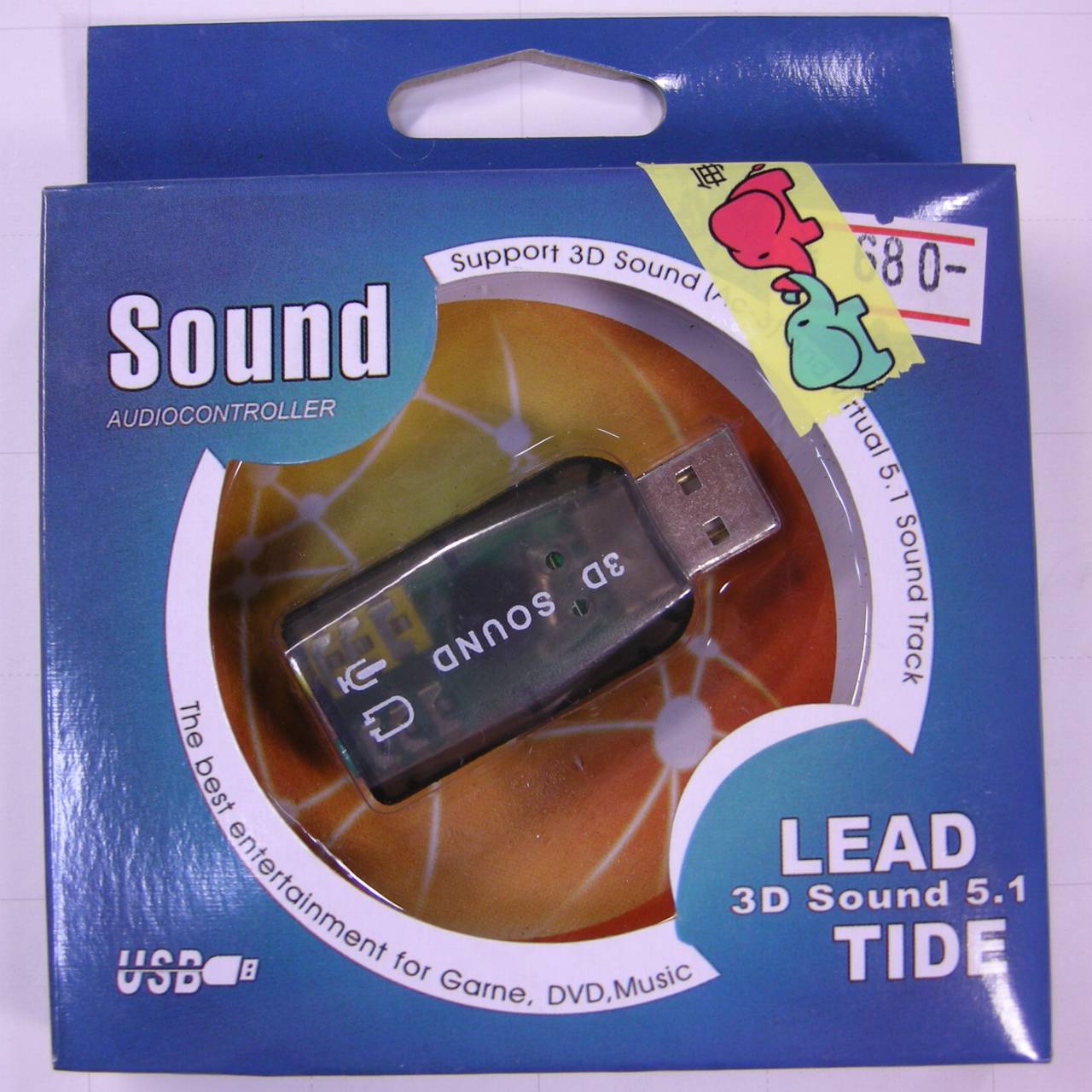

2009年8月の時点で、どれを買ったらよいのか、結論を先に書くとパッシブスピーカーならば "PD552-lc" としているセルスタ・Rで売っている Sound AUDIOCONTROLLER LEAD 3D Sound 5.1 TIDE (裏書きは COMODOW) 680円です。箱に型名らしき記述は一切ありません。それらしいものは、底面に絵で OUT only か IN/OUT タイプか示すチェックが付いているだけです。しかも、チェックマークは付いていません。

この製品の特徴はケースと僅かに透けて見える基板です。

LED の頭を出す穴が開いていますが、LED の頭は見えません。良く見ると基板に 1 個チップ LED が乗っている事が分かります。さらに良く見ると、もう一個は実装を省略されています。
黒い樹脂を垂らして固めた様な実装が見えます。これは、チップを直接基板に貼り付け、ボンディングして、樹脂で固める実装方法です。
水晶(銀色の円柱状部品は文字と垂直の方向を向くように実装されています。

ケースの色はほぼ灰色のスモークが掛った透明です。しかし、もしかしたら色違いが有るかもしれません。

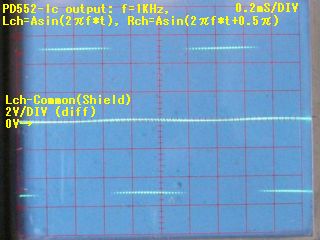

この PD552-lc は PD552 で小さかった出力を強化したものです。ヘッドホンはもちろん鳴らせますし、デスクトップで十分な音量を "パッシブスピーカー" から出力できます。アンプを内蔵しているアクティブスピーカーは使えません。出力がフィルタレス D Class 出力だからです。GND もフローティングで、0V, 5V のロジックレベル振幅になっています。

アクティブ・スピーカー(アンプ有りスピーカー)の場合

ここで挙げた製品の中にアクティブ・スピーカーに適合する物はありません。一般的に売られている PC 用外部スピカーは殆どがアクティブ・スピーカーです。なのでスピーカー出力で使えない物が殆どです。強いてあげるとすれば HY554, HW360 です。HY554 は左右を入れ替える必要が有ります。HW360 はアンプが AC 結合である必要が有ります。

HY554(左右が入れ替わっている)

HW360(出力に DC オフセットが加わっている)

総合比較表

型番のリンクをクリックすると、それぞれの特徴、波形、基板、補修すべき所などを詳しく書いたページに移ります。

型名購入店現行	出力波形形式	出力DCオフセット	フローティング	アクティブSP適合	パッシブSP適合	備考
PD552 エックス？終了？	Filter Less D Class	- (フローティング)	Yes	No	△ヘッドホン	出力が小さい。TP6911 シリーズ使用
仮名 PD552-lc セルスタ・R 2009/8有	Filter Less D Class	- (フローティング)	Yes	No	Yes	スピーカー直接駆動可・ヘッドホンも分離良し PD552 と同一変調方式
HW360 マルツ(TWO.TOP隣) 2009/8多分現行品	D/A 後出力フィルタなし	あり	No	Yes (備考)	No (備考)	入力が AC 結合のアンプに適合、コンデンサで DC オフセットをカットしないとスピーカー接続不可
HY554 TFTEC 千石電商 2009/8有	D Class 出力を整形？	なし (備考)	No	Yes (備考)	Yes (備考)	左右が逆なのでスピーカー配置を入れ替える必要がある。ヘッドホン出力をアンプにつなぐ場合、適当なプルダウン抵抗がアンプ側に入っている必要がある。
MS260 あきばおー 2009/8有	Filter less D Class (→その他)	- (フローティング)	Yes	No	Yes (備考)	ヘッドホン接続で左右分離が良くない。常に音割れ。PD552 と同じシリーズ TP6911 を使用している。しかし、ファームが違うのか、ポンディングオプションが違うのか波形が違う。

フローティング: ヘッドホン端子の Shield にも信号が出ています。USB コネクタの GND と同じ電位ではありません。
